360 องศา หมุนกระบวนการกระบวนการเครื่องมือการเปลี่ยนเครื่องมือและการควบคุมการตั้งตําแหน่งอย่างแม่นยําสําหรับเครื่องขุด 30-33T

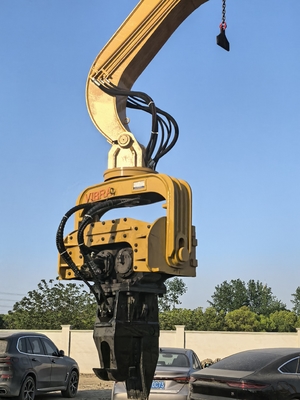

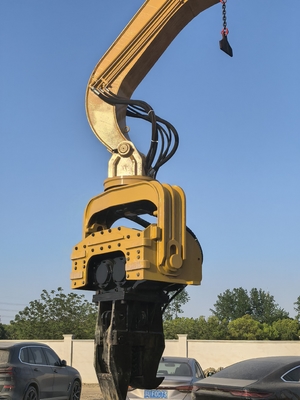

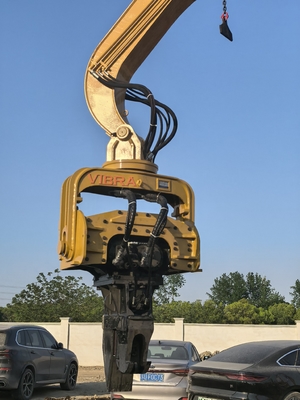

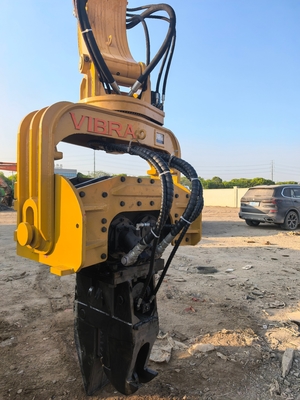

FV-300R คือเครื่องตอกเสาเข็ม 360 องศาที่ออกแบบมาเพื่อแก้ปัญหาความท้าทายในภาคสนามที่พบบ่อยที่สุด ได้แก่ การเปลี่ยนเครื่องมือช้า การไหลของไฮดรอลิกไม่ดี การวางแนวเสาเข็มไม่ถูกต้อง ขนาดเทอะทะ และระบบประปาไฮดรอลิกที่ซับซ้อน มีระบบเปลี่ยนเครื่องมือด้านบนเต็มรูปแบบที่ช่วยให้ผู้ปฏิบัติงานสลับขากรรไกรแคลมป์ได้ภายในเวลาไม่ถึง 10 นาที โดยไม่ต้องใช้เครน ระบบผสานการไหลของปั๊มคู่รวมวงจรเสริมสองวงจรเข้าด้วยกันเพื่อส่งพลังงานเต็ม 224 ลิตร/นาที แม้ในรถขุดที่มีการไหลของปั๊มแต่ละตัวในระดับปานกลาง ด้วยการควบคุมเซอร์โวในการกำหนดตำแหน่งที่แม่นยำ ผู้ปฏิบัติงานสามารถตั้งค่าและทำซ้ำมุมเสาเข็มที่แน่นอน (ความแม่นยำ ±0.5°) บนเสาเข็มหลายร้อยเสา ซึ่งจำเป็นสำหรับการประสานเสาเข็มแผ่นและแถวฟาร์มพลังงานแสงอาทิตย์ การออกแบบพื้นที่จำกัดที่มีโครงสร้างกะทัดรัดช่วยให้ขนาดโดยรวมแน่น (น้ำหนักค้อน 2100 กก.) ช่วยให้ทำงานระหว่างเสาแคบและใต้พื้นที่ส่วนหัวต่ำได้ สุดท้าย ชุดวาล์วควบคุมแบบรวมทำให้ระบบไฮดรอลิกส์ง่ายขึ้น ลดจุดรั่วซึม และปรับปรุงความน่าเชื่อถือ FV-300R ติดตั้งบนรถขุดขนาด 30-33 ตัน ให้แรงเหวี่ยง 350 kN การหมุนต่อเนื่อง 360° และแรงดึงตามแนวแกน 90-ตัน เหมาะสำหรับผู้รับเหมาในเอเชียตะวันออกเฉียงใต้ อินเดีย และรัสเซียที่ทำงานเกี่ยวกับฐานรากสะพาน การก่อสร้างท่าเรือ อาคารสูง และโครงสร้างพื้นฐานในเมือง

1.ระบบเปลี่ยนเครื่องมือด้านบนเต็มรูปแบบ
การเปลี่ยนระหว่างเสาเข็มเหล็กแผ่น เสาเข็มท่อ คานเอช และเสาเข็มคอนกรีตสำเร็จรูป ใช้เวลาหลายชั่วโมงโดยอาศัยความช่วยเหลือของเครน ระบบเปลี่ยนเครื่องมือด้านบนทั้งหมดช่วยให้ผู้ปฏิบัติงานสลับขากรรไกรแคลมป์ได้ภายในเวลาไม่ถึง 10 นาทีโดยไม่ต้องออกจากห้องคนขับ ลิ่มแบบสปริงและหมุดนิรภัยช่วยให้กระบวนการรวดเร็ว ปลอดภัย และไม่ต้องใช้เครื่องมือ FV-300R หนึ่งเครื่องสามารถรองรับเสาเข็มได้หลายประเภทในโครงการเดียวกัน ซึ่งช่วยลดความต้องการอุปกรณ์และค่าเช่า

2. ระบบผสานการไหลของปั๊มคู่
รถขุดขนาด 30-33 ตันจำนวนมากมีอัตราการไหลเสริมต่ำกว่า 224 ลิตร/นาทีที่ต้องการ ระบบผสานการไหลของปั๊มคู่จะรวมวงจรปั๊มสองวงจรที่แยกกันเข้าเป็นสตรีมที่มีความจุสูงเส้นเดียว สิ่งนี้ทำให้มั่นใจได้ว่า FV-300R จะได้รับกำลังไฮดรอลิกเต็มที่ แม้ว่าการไหลของปั๊มแต่ละตัวของรถขุดจะอยู่ในระดับปานกลาง (เช่น 120+120 ลิตร/นาที) วาล์วผสานได้รับการรวมเข้าไว้และสอบเทียบล่วงหน้าแล้ว โดยไม่จำเป็นต้องใช้การควบคุมจากภายนอก

3.การควบคุมเซอร์โวตำแหน่งที่แม่นยำ
การวางแนวเสาเข็มที่แม่นยำถือเป็นสิ่งสำคัญสำหรับการประสานผนังเสาเข็มและแถวฟาร์มพลังงานแสงอาทิตย์ การควบคุมเซอร์โวในตำแหน่งที่แม่นยำใช้วาล์วสัดส่วนและเซ็นเซอร์ตำแหน่งเพื่อจัดการการหมุนและการเอียง ผู้ปฏิบัติงานสามารถกำหนดมุมที่ต้องการได้ (เช่น การเอียง 15°) และระบบเซอร์โวจะคงมุมไว้โดยอัตโนมัติ โดยสามารถทำซ้ำได้ที่ ±0.5° ซึ่งช่วยลดการคาดเดาด้วยตนเอง ลดการสูญเสียกอง และเพิ่มความเร็วในการติดตั้ง

4.โครงสร้างกะทัดรัดมีพื้นที่จำกัด
ด้วยน้ำหนักค้อนเพียง 2100 กก. และความสูงรวมซึ่งพอดีกับตู้คอนเทนเนอร์มาตรฐาน การออกแบบโครงสร้างขนาดกะทัดรัดในพื้นที่จำกัดช่วยให้ FV-300R ทำงานในร่องแคบแคบ ระหว่างเสาที่มีระยะห่างกันอย่างใกล้ชิด (ช่องว่าง 3.5-4 เมตร) และภายในรอยเท้าอาคารที่มีอยู่ ไม่จำเป็นต้องขยายไซต์งานหรือเตรียมการเข้าถึงเป็นพิเศษ เพียงขับรถขุดเข้าไปและเริ่มตอกเสาเข็ม

5.ชุดวาล์วควบคุมแบบรวม
ความน่าเชื่อถือของระบบไฮดรอลิกเป็นสิ่งสำคัญในไซต์งานระยะไกลหรือมีฝุ่นมาก ชุดวาล์วควบคุมในตัวรวมฟังก์ชันการควบคุมทั้งหมด (การหนีบ การหมุน การเอียง การเริ่ม/หยุดการสั่นสะเทือน การปรับความถี่) ไว้ในบล็อกเดียวขนาดกะทัดรัด ซึ่งช่วยขจัดท่อและข้อต่อหลายสิบเส้น ลดจุดรั่วที่อาจเกิดขึ้นได้ 70% และทำให้การแก้ไขปัญหาง่ายขึ้น บล็อกวาล์วได้รับการปรับเทียบจากโรงงานเพื่อการกระจายการไหลที่แม่นยำ

เอเชียตะวันออกเฉียงใต้ (เมืองหนาแน่น ทางเข้าแคบ ดินผสม)

• การควบคุมเซอร์โวในการกำหนดตำแหน่งที่แม่นยำช่วยให้มั่นใจได้ถึงการประสานกองแผ่นที่แม่นยำแม้ในพื้นที่เขตเมืองที่จำกัด
• พื้นที่จำกัดที่มีโครงสร้างกะทัดรัดช่วยให้ทำงานในตรอกแคบๆ และใต้สะพานต่ำได้
• ระบบเปลี่ยนเครื่องมือเต็มรูปแบบ – สลับระหว่างกองแผ่น (ผนังน้ำท่วม) และกองท่อ (ฐานราก) ได้ในไม่กี่นาที

อินเดีย (กลุ่มรถขุดแบบผสม คำนึงถึงต้นทุน โครงสร้างพื้นฐานขนาดใหญ่)

• ระบบผสานการไหลของปั๊มคู่ทำให้ FV-300R เข้ากันได้กับรถขุดรุ่นเก่าขนาด 30-33 ตัน (JCB, Sany, Komatsu) โดยไม่ต้องดัดแปลงราคาแพง
• ชุดวาล์วควบคุมในตัวช่วยลดความล้มเหลวของระบบไฮดรอลิกในสภาพแวดล้อมที่มีฝุ่นและมีความร้อนสูง
• การวางตำแหน่งที่แม่นยำช่วยลดการสิ้นเปลืองของเสาเข็ม ซึ่งช่วยลดต้นทุนโครงการได้โดยตรง

รัสเซีย (อากาศหนาว พื้นที่ห่างไกล ชั้นดินเยือกแข็งถาวร)

• เชื่อถือได้ถึง -25°C โครงสร้างที่กะทัดรัดช่วยลดต้นทุนการขนส่ง – เพิ่มหน่วยต่อตู้คอนเทนเนอร์ไปยังไซบีเรีย
• การควบคุมเซอร์โวในตำแหน่งที่แม่นยำช่วยรักษาความแม่นยำแม้บนพื้นน้ำแข็งที่ไม่เรียบ
• ระบบการเปลี่ยนเครื่องมือระดับบนสุดหมายถึงการแนบเพียงครั้งเดียวสำหรับเสาเข็มหลายประเภท ซึ่งสำคัญมากสำหรับการขนส่งระยะไกล

• เสาเข็มเหล็กแผ่น (ชนิด U, ชนิด Z)
• เสาเข็มท่อเหล็ก (สูงสุด 800 มม.)
• เสาเข็มคอนกรีตอัดแรง
• คานตัว H (หน้าแปลนสูงสุด 350 มม.)
• กองไม้ (มีขากรรไกรเสริม)

ไตรมาสที่ 1:“การควบคุมเซอร์โวการกำหนดตำแหน่งที่แม่นยำ” ทำหน้าที่อะไร?
ตอบ: มันจะรักษาการหมุนและมุมเอียงที่ตั้งไว้โดยอัตโนมัติด้วยความแม่นยำ ±0.5° คุณสามารถตั้งโปรแกรมมุมได้และระบบเซอร์โวช่วยให้กองซ้อนสม่ำเสมอ เหมาะสำหรับผนังกองซ้อนและแผงโซลาร์เซลล์

ไตรมาสที่ 2:รถขุดของฉันมีอัตราการไหลทั้งหมดเพียง 180 ลิตร/นาที ใช้กับ FV-300R ได้ไหม?
ตอบ: ใช่ – ระบบผสานการไหลของปั๊มคู่จะรวมสองวงจรเข้าด้วยกัน (เช่น 90+90 ลิตร/นาที) เพื่อให้ได้ปริมาณ 180 ลิตร/นาที สำหรับแรงเต็ม 350 kN เราแนะนำให้ใช้ 224 ลิตร/นาที แต่ค้อนจะยังคงทำงานโดยใช้กำลังที่ลดลง

ไตรมาสที่ 3:ระบบเปลี่ยนเครื่องมือระดับบนสุดทำงานอย่างไร?
A: เวดจ์และหมุดนิรภัยแบบสปริงโหลด คุณดึงหมุดสองตัว เลื่อนชุดขากรรไกรออก เลื่อนชุดใหม่เข้าไป และใส่หมุดกลับเข้าไปใหม่ เจ้าหน้าที่ปฏิบัติงาน 1 คน ไม่มีเครื่องมือ ในเวลาไม่ถึง 10 นาที

ไตรมาสที่ 4:ชุดวาล์วควบคุมแบบรวมแทนที่อะไร?
ตอบ: มันเข้ามาแทนที่วาล์ว ท่อ และข้อต่อต่างๆ ที่ยุ่งเหยิง ทุกอย่างรวมอยู่ในบล็อกเดียว – สะอาดกว่า โอกาสรั่วไหลน้อยกว่า บำรุงรักษาง่ายกว่า

คำถามที่ 5:FV-300R เหมาะสำหรับไซต์ที่มีช่องว่างด้านบนต่ำหรือไม่?
ก. ใช่. แม้ว่าจะไม่อยู่ในรายการเป็นคีย์เวิร์ดพาดหัว แต่โครงสร้างที่กะทัดรัดเมื่อรวมกับการกำหนดค่าแคลมป์ด้านล่างที่เป็นอุปกรณ์เสริม ช่วยให้สามารถทำงานได้ในระยะที่ต่ำถึง 3.2 เมตร

คำถามที่ 6:ความพร้อมของอะไหล่?
ตอบ: มีอยู่ในสิงคโปร์ (เอเชียตะวันออกเฉียงใต้), มุมไบ (อินเดีย), มอสโก (รัสเซีย) จัดส่งภายใน 3-5 วันสำหรับขากรรไกร ซีล วาล์วเซอร์โว และชุดข้อต่อแบบหมุน

เครื่องตอกเสาเข็ม FV-300R 360 องศาผสมผสานระบบเปลี่ยนเครื่องมือชั้นนำทั้งหมดระบบผสานการไหลของปั๊มคู่, การควบคุมเซอร์โวในตำแหน่งที่แม่นยำ โครงสร้างที่กะทัดรัด พื้นที่จำกัด และชุดวาล์วควบคุมแบบรวมเข้าไว้ในแพ็คเกจเดียวที่ทรงพลังและมีประสิทธิภาพ โดยมอบความยืดหยุ่น พลังงาน และความน่าเชื่อถือ ซึ่งเป็นที่ต้องการของโครงการโครงสร้างพื้นฐานสมัยใหม่ทั่วเอเชียตะวันออกเฉียงใต้ อินเดีย และรัสเซีย ติดต่อเราเพื่อตรวจสอบความเข้ากันได้กับรถขุดขนาด 30-33 ตันของคุณ
