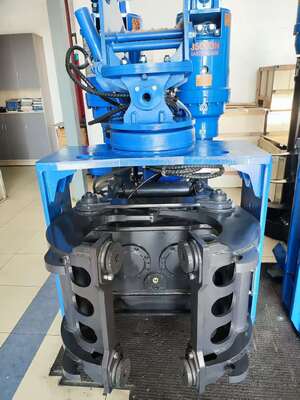

หน่วยขับเคลื่อนพับด้านข้าง หมุนต่อเนื่อง 360 องศาเต็ม & หัวขับเคลื่อนมุมสองทิศสําหรับความสะอาดต่ํา

SV200 เป็นอุปกรณ์เฉพาะทางตัวตอกเสาเข็มด้านข้างออกแบบมาเพื่อเปลี่ยนรถขุดมาตรฐานขนาด 20-25 ตันให้เป็นเครื่องตอกเสาเข็มอเนกประสงค์สูง แตกต่างจากค้อนสั่นทั่วไปที่ต้องใช้เครนสูงและพื้นที่ทำงานแบบเปิด SV200 โดดเด่นในสภาพแวดล้อมที่มีระยะห่างต่ำ เช่น พื้นโรงงาน ด้านล่างของสะพาน อุโมงค์ และถนนในเมืองที่มีสิ่งกีดขวางเหนือศีรษะ ด้วยระบบแคลมป์คู่ที่เป็นเอกลักษณ์ (แคลมป์ด้านข้าง + แคลมป์ด้านล่าง) การหมุนได้ 360° เต็มรูปแบบ และความสามารถในการเอียงสองทิศทาง ค้อนนี้ทำให้วงจรการตอกเสาเข็มเสร็จสมบูรณ์ ทั้งการหนีบ การวางตำแหน่ง การขับเคลื่อน และการสกัด โดยไม่ต้องใช้อุปกรณ์เสริมใดๆ สำหรับผู้รับเหมาทั่วเอเชียตะวันออกเฉียงใต้ อินเดีย และรัสเซีย ซึ่งไซต์งานมักมีความหนาแน่นและการเข้าถึงถูกจำกัด SV200 ให้ประสิทธิภาพการทำงานที่ไม่มีใครเทียบได้

SV200 มาพร้อมกับการหมุนอย่างต่อเนื่อง 360 องศา ทำให้ผู้ปฏิบัติงานสามารถปรับทิศทางค้อนและเสาเข็มไปในทิศทางใดก็ได้โดยไม่ต้องเปลี่ยนตำแหน่งรถขุด นี่คือตัวเปลี่ยนเกมสำหรับผนังชีทไพล์ เสาเข็มมุม และการติดตั้งสายรวบ ซึ่งการจัดตำแหน่งที่แม่นยำเป็นสิ่งสำคัญ เครื่องตอกเสาเข็มแบบดั้งเดิมที่มีการแกว่งจำกัด (180° หรือน้อยกว่า) จะบังคับให้รถขุดเคลื่อนที่ซ้ำๆ ส่งผลให้เสียเวลาและเชื้อเพลิง ด้วยการหมุนอย่างต่อเนื่อง เครื่องจักรหนึ่งเครื่องจึงสามารถจัดการเค้าโครงเสาเข็มที่ซับซ้อนได้อย่างรวดเร็ว ในโครงการโครงสร้างพื้นฐานของอินเดียที่มีกำหนดเวลาที่จำกัดหรือการซ่อมแซมสะพานของรัสเซียที่มีการเข้าถึงที่จำกัด คุณลักษณะนี้จะช่วยลดรอบเวลาได้อย่างมากและปรับปรุงฟุตเทจรายวัน

SV200 มีหัวขับแบบเอียงสองทิศทางโดยมีความเอียง ±30° ทั้งสองทิศทาง ช่วยให้ค้อนสามารถตอกเสาเข็มกระแทก กองแผ่นเอียง หรือจัดแนวในแนวตั้งบนพื้นที่ไม่เรียบโดยไม่ต้องปรับระดับเครื่องขุด ฟังก์ชั่นการเอียงได้รับการควบคุมด้วยระบบไฮดรอลิกและสามารถปรับได้ทันที สำหรับการป้องกันคันดินในเอเชียตะวันออกเฉียงใต้ การรักษาเสถียรภาพทางลาดในพื้นที่เนินเขาของรัสเซีย หรืองานฐานรากบนภูมิประเทศที่ไม่เรียบของอินเดีย การเอียงแบบสองทิศทางช่วยให้มั่นใจได้ว่าเสาเข็มจะเข้าสู่พื้นในมุมที่ต้องการอย่างแน่นอน ป้องกันการโค้งงอหรือการวางแนวที่ไม่ตรง เมื่อรวมกับการหมุน 360° ผู้ปฏิบัติงานมีอิสระเต็มที่ในการวางตำแหน่งเสาเข็มในทิศทางใดก็ได้

จุดขายที่แข็งแกร่งที่สุดประการหนึ่งของ SV200 ก็คือความสามารถในการทำงานที่มีช่องว่างด้านบนต่ำ ด้วยความสูงรวมเพียง 2150 มม. (รวมขั้วต่อและ夹具) ค้อนสามารถทำงานได้ใต้สะพาน ภายในอาคารโรงงาน ใต้สายไฟ และในโรงจอดรถ เครื่องตอกเสาเข็มแบบดั้งเดิมมักต้องใช้ระยะห่างในแนวตั้งประมาณ 8-10 เมตร; SV200 ต้องการน้อยกว่า 3 เมตร สิ่งนี้ทำให้เกิดโครงการปรับปรุงและดัดแปลงจำนวนนับไม่ถ้วนซึ่งก่อนหน้านี้เป็นไปไม่ได้หรือต้องใช้แท่นขุดเจาะแบบกำหนดเองราคาแพง ในโครงการฟื้นฟูเมืองของรัสเซีย การขยายสถานีรถไฟใต้ดินของอินเดีย และใจกลางเมืองที่หนาแน่นของเอเชียตะวันออกเฉียงใต้ ความสามารถในการรองรับช่องว่างที่ต่ำไม่ใช่สิ่งหรูหรา แต่เป็นสิ่งจำเป็น

SV200 ได้รับการออกแบบทางวิศวกรรมด้วยโครงสร้างที่กะทัดรัดและปรัชญาพื้นที่จำกัด ขนาด (1220 × 1260 × 2150 มม.) และการออกแบบให้มีน้ำหนักเบา (รวม 2280 กก.) ทำให้สามารถเคลื่อนที่ผ่านเกตเวย์แคบ ๆ ระหว่างเสาที่มีอยู่ และตามทางเดินในไซต์งานที่แออัด แตกต่างจากเครื่องตอกเสาเข็มเฉพาะขนาดใหญ่ที่ต้องถอดแยกชิ้นส่วนเพื่อการขนส่ง SV200 ยังคงติดอยู่กับรถขุดและสามารถขับเคลื่อนไปที่หน้างานได้โดยตรง ระบบติดตั้งแบบติดตั้งอย่างรวดเร็วทำให้รถขุดสามารถสลับระหว่างการขุดและการตอกเสาเข็มได้ภายในเวลาไม่ถึง 30 นาที สำหรับผู้รับเหมาในมุมไบ กรุงเทพ หรือมอสโกที่เผชิญกับข้อจำกัดด้านพื้นที่ในแต่ละวัน พื้นที่ขนาดกะทัดรัดนี้จะช่วยลดต้นทุนในการเคลื่อนย้าย และลดความจำเป็นในการใช้เครื่องจักรเครื่องที่สอง

SV200 ใช้ทั้งแคลมป์ด้านข้าง (แรงแคลมป์ 335 ​​kN) และแคลมป์ด้านล่าง (แรงแคลมป์ 385 kN) ระบบคู่นี้ช่วยให้แน่ใจว่าชีตไพล์ เอชบีม และท่อกลมจะถูกยึดอย่างแน่นหนาในระหว่างการขับและการสกัด แคลมป์ด้านข้างจับหน้าแปลนของชีตไพล์หรือคาน H ในขณะที่แคลมป์ด้านล่างให้การรองรับในแนวตั้ง แคลมป์มีอินเทอร์เฟซมาตรฐานที่เปลี่ยนได้ ช่วยให้เปลี่ยนระหว่างโปรไฟล์เสาเข็มต่างๆ ได้อย่างรวดเร็ว ความยืดหยุ่นนี้เป็นสิ่งจำเป็นสำหรับผู้รับเหมาที่ทำงานในโครงการที่หลากหลาย ตั้งแต่กำแพงกันดิน (กองแผ่น) ไปจนถึงเสาฐาน (คานตัว H) ไปจนถึงบังโคลนทางทะเล (เสาเข็ม) ทั้งหมดนี้ด้วย SV200 ที่เหมือนกัน
