เครื่องตอกเสาเข็มแบบประกอบกลไกการแกว่งเต็มรูปแบบ – การควบคุมความถี่กระแทกที่ปรับได้ และโซลูชันการปรับพื้นที่จำกัดสำหรับรถขุดขนาด 32‑40 ตัน

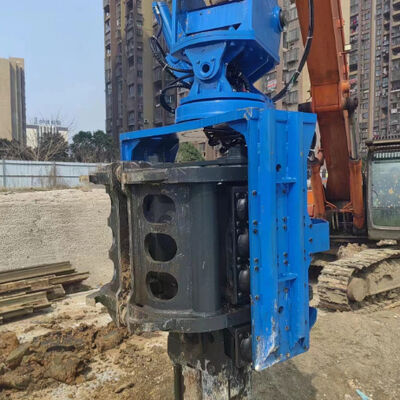

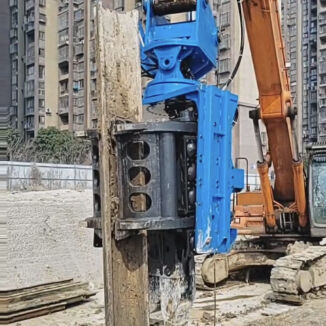

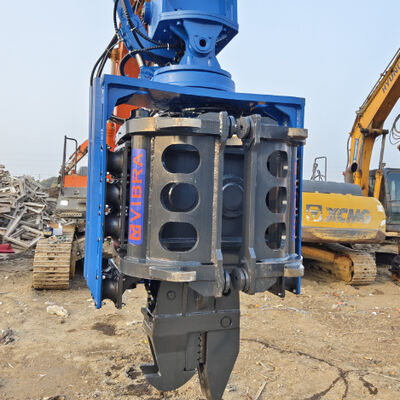

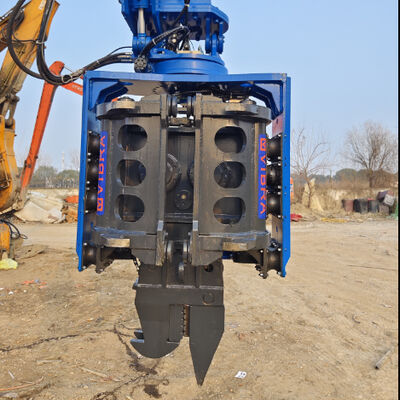

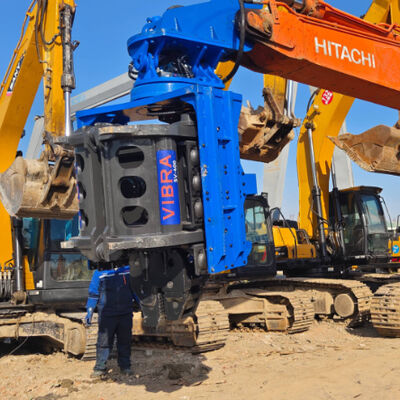

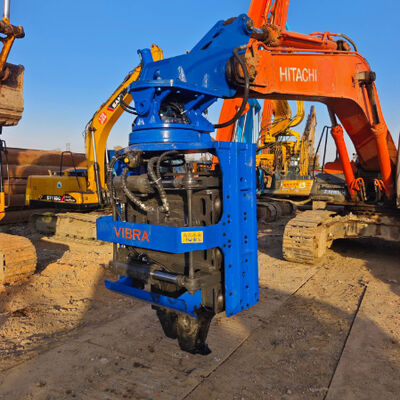

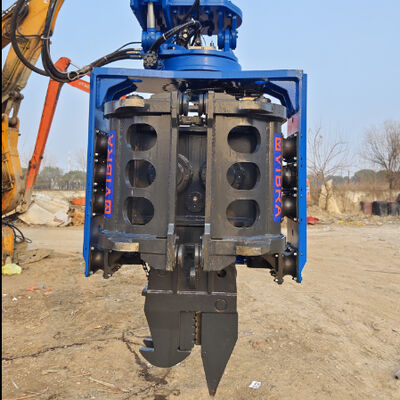

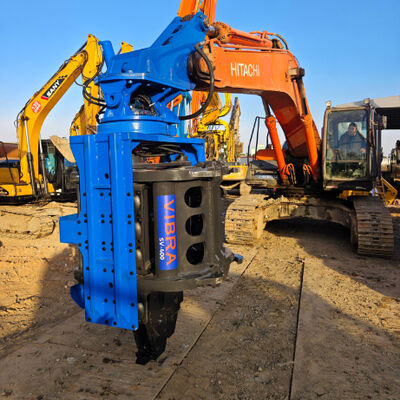

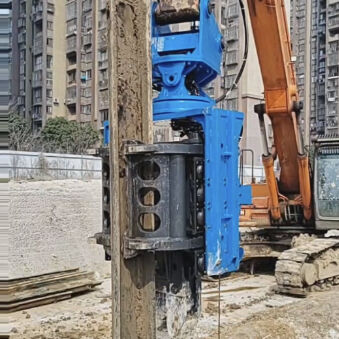

เครื่องตอกเสาเข็มแบบยึดด้านข้าง SV400 เป็นอุปกรณ์ยึดค้อนไฮดรอลิกแบบสั่นสะเทือน สร้างขึ้นโดยเฉพาะสำหรับรถขุดขนาด 32-40 ตัน โดยมอบความสามารถรอบด้านที่ยอดเยี่ยมในสภาพแวดล้อมที่มีระยะห่างต่ำและมีพื้นที่จำกัด เช่น การปรับปรุงโรงงาน การรองรับสะพาน การต่ออุโมงค์ และโครงการฐานรากแผงเซลล์แสงอาทิตย์ทั่วเอเชียตะวันออกเฉียงใต้ อินเดีย และรัสเซีย แตกต่างจากเครื่องตอกเสาเข็มแบบดั้งเดิมที่ต้องการผู้นำที่สูงหรือความช่วยเหลือจากเครน SV400 ใช้ระบบจับยึดด้านข้างรวมกับการประกอบกลไกการแกว่งเต็มรูปแบบและโซลูชันการปรับพื้นที่จำกัดเพื่อขับเคลื่อนและแยกเสาเข็ม คาน H และเสาเข็มท่อในจุดที่ผู้อื่นไม่สามารถใส่ได้

1.การประกอบกลไกการแกว่งแบบเต็ม
SV400 ติดตั้งกลไกการแกว่งเต็มรูปแบบซึ่งช่วยให้หมุนเสาเข็มที่ยึดได้อย่างต่อเนื่อง 360° ช่วยให้ผู้ปฏิบัติงานปรับแนวโปรไฟล์เสาเข็มให้อยู่ในมุมที่ต้องการโดยไม่ต้องเปลี่ยนตำแหน่งเครื่องขุด ซึ่งเป็นข้อได้เปรียบที่สำคัญเมื่อต้องทำงานกับผนัง ฐานราก หรือแนวสาธารณูปโภคที่มีอยู่ ไดรฟ์แกว่งได้รับการปิดผนึกอย่างแน่นหนาและเต็มไปด้วยจาระบี ช่วยให้การทำงานราบรื่นแม้หลังจากผ่านไปหลายพันรอบ สำหรับโครงการในบริเวณทางเดินในเมืองที่มีผู้คนหนาแน่น (เช่น จาการ์ตา มุมไบ หรือวงแหวนกลางของมอสโก) กลไกการแกว่งแบบเต็มจะช่วยลดเวลาในการติดตั้งลง 40% เมื่อเทียบกับค้อนทุบแบบหัวคงที่

2.แบริ่งหล่อลื่นตัวเองบำรุงรักษาต่ำ
ค้อนแบบสั่นสะเทือนมักประสบปัญหาการอัดจาระบีแบริ่งบ่อยครั้ง SV400 แก้ปัญหานี้ด้วยเทคโนโลยีการบำรุงรักษาต่ำของตลับลูกปืนแบบหล่อลื่นตัวเอง แบริ่งเพลาเยื้องศูนย์ทั้งหมดถูกชุบด้วยสารหล่อลื่นที่เป็นของแข็ง ซึ่งจะปล่อยปริมาณที่ควบคุมได้ภายใต้ความร้อนและความดัน ซึ่งช่วยลดระยะเวลาการอัดจาระบีในแต่ละวัน – ตลับลูกปืนทำงานโดยไม่ต้องบำรุงรักษาเป็นเวลา 1,500 ชั่วโมงการทำงาน สำหรับผู้รับเหมาที่ทำงานในพื้นที่ห่างไกล (แหล่งน้ำมันในไซบีเรีย ทางหลวงในชนบทของอินเดีย หรือถนนเหมืองแร่ในอินโดนีเซีย) การหล่อลื่นตัวเองที่มีการบำรุงรักษาต่ำ แปลโดยตรงว่าต้นทุนสิ้นเปลืองลดลงและเวลาหยุดทำงานน้อยลง

3.การควบคุมความถี่กระแทกที่ปรับได้
SV400 มีการควบคุมความถี่กระแทกที่ปรับได้ ซึ่งช่วยให้ผู้ปฏิบัติงานปรับเปลี่ยนอัตราการสั่นตั้งแต่ 2300 ถึง 5,000 รอบต่อนาทีได้อย่างราบรื่นผ่านแป้นหมุนในห้องโดยสาร นี่ไม่ใช่แค่การเปิด/ปิด – วาล์วควบคุมตามสัดส่วนจะปรับการไหลไปยังมอเตอร์เยื้องศูนย์ ทำให้สามารถเปลี่ยนความถี่แบบเรียลไทม์ในขณะที่ค้อนกำลังทำงาน ความถี่ต่ำ (2300–3000 รอบต่อนาที) เหมาะสำหรับดินเหนียวหนาแน่นหรือการเจาะเสาเข็มเริ่มต้น ความถี่สูง (4,000–5,000 รอบต่อนาที) ใช้งานได้ดีในดินที่เป็นเม็ดละเอียดและการสกัด การควบคุมความถี่กระแทกแบบปรับได้ยังช่วยหลีกเลี่ยงการสั่นพ้องของพื้นดินที่อาจสร้างความเสียหายให้กับโครงสร้างที่อยู่ติดกัน ซึ่งเป็นข้อกำหนดสำคัญสำหรับการตอกเสาเข็มในเมืองเดลีหรือกรุงเทพฯ

4.การออกแบบค่าบำรุงรักษาต่ำ
นอกเหนือจากตลับลูกปืนแล้ว SV400 ทั้งหมดยังดำเนินตามปรัชญาการออกแบบที่มีต้นทุนการบำรุงรักษาต่ำ ท่อไฮดรอลิกเดินสายด้วยรัศมีโค้งงอขนาดใหญ่และป้องกันด้วยปลอกที่ทนต่อการขีดข่วน ชิ้นส่วนที่สึกหรอทั้งหมด (เม็ดมีดขากรรไกรหนีบ หมุดเดือย และบุชชิ่ง) ได้รับการออกแบบมาเพื่อการเปลี่ยนอย่างรวดเร็วโดยใช้เครื่องมือมาตรฐาน กระบอกแคลมป์ด้านข้างและแคลมป์ด้านล่างมีก้านชุบโครเมียมและซีลที่ปัดน้ำฝนคู่เพื่อป้องกันฝุ่นและโคลน การออกแบบต้นทุนการบำรุงรักษาต่ำตลอดอายุการใช้งาน 5 ปี ช่วยลดต้นทุนการเป็นเจ้าของโดยรวมได้ประมาณ 30% เมื่อเทียบกับการต่อค้อนแบบทั่วไป – ตรวจสอบโดยผู้ใช้ยานพาหนะในเวียดนามและคาซัคสถาน

5.แนวทางแก้ไขการปรับตัวในพื้นที่อับอากาศ
SV400 คือโซลูชันการปรับพื้นที่จำกัดที่สมบูรณ์แบบ ไม่ใช่แค่ค้อนแต่เป็นระบบ ขนาดกะทัดรัด (กว้าง 1400 มม. สูง 3056 มม.) ช่วยให้ทำงานภายใต้สิ่งกีดขวางเหนือศีรษะได้ต่ำถึง 4 เมตร รูปแบบด้ามจับด้านข้างทำให้ไม่จำเป็นต้องใช้ทาวเวอร์ตะกั่ว ดังนั้นแขนขุดจึงสามารถทำงานแนบชิดผนังได้ นอกจากนี้ แคลมป์ด้านล่างยังทำหน้าที่เป็นไกด์ที่มั่นคง ป้องกันการแกว่งของเสาเข็มในร่องลึกแคบๆ สำหรับการขยายโรงงานที่โครงหลังคาจำกัดพื้นที่ส่วนหัว หรือสำหรับอุโมงค์ทางรถไฟที่มีระยะห่างในแนวดิ่งจำกัด โซลูชันการปรับพื้นที่จำกัดช่วยให้สามารถตอกเสาเข็มที่อาจต้องมีการปรับเปลี่ยนโครงสร้างที่มีราคาแพงหรือวิธีการฐานรากแบบอื่นที่มีราคาแพง

คำถามที่ 1: การประกอบกลไกการแกว่งแบบเต็มมีประสิทธิภาพอย่างไรในสภาพที่เป็นโคลนหรือทราย
ตอบ: ชุดประกอบกลไกการแกว่งแบบเต็มถูกปิดผนึกอย่างแน่นหนาด้วยซีลปากคู่และห้องอัดจาระบีที่มีแรงดัน แม้จะจมอยู่ในน้ำโคลน (ซึ่งพบได้ทั่วไปในอินเดียและเอเชียตะวันออกเฉียงใต้) การแกว่งยังคงทำงานได้อย่างราบรื่น เราแนะนำให้หมุนรอบสั้นๆ ทุกชั่วโมงเพื่อกระจายจาระบี

คำถามที่ 2: ตลับลูกปืนแบบหล่อลื่นในตัวมีการบำรุงรักษาต่ำจริง ๆ หรือไม่?
ตอบ: การออกแบบการบำรุงรักษาต่ำของแบริ่งหล่อลื่นในตัวช่วยขจัดคราบจาระบีทุกวัน อย่างไรก็ตาม แนะนำให้ตรวจสอบซีลตัวเรือนประหลาดด้วยสายตาทุกๆ 500 ชั่วโมง จำเป็นต้องเปลี่ยนตลับลูกปืนหลังจากผ่านไป 1,500–2,000 ชั่วโมงเท่านั้น ซึ่งนานกว่าตลับลูกปืนทั่วไปถึง 3-4 เท่า ชุดตลับลูกปืนทั้งชุดมีจำหน่ายเป็นอะไหล่

คำถามที่ 3: ระบบควบคุมความถี่การกระแทกแบบปรับได้สามารถดัดแปลงเป็น SV รุ่นเก่าได้หรือไม่
ตอบ: การควบคุมความถี่กระแทกแบบปรับได้ต้องใช้วาล์วสัดส่วนในตัวและโพเทนชิโอมิเตอร์ที่ติดตั้งหัวเก๋ง สำหรับหน่วย SV400 ที่มีอยู่ เรามีชุดติดตั้งเพิ่ม สำหรับรุ่นอื่นๆ (SV150‑SV300) สามารถอัปเกรดได้ แต่จำเป็นต้องเปลี่ยนท่อร่วมควบคุมการไหล โปรดปรึกษาทีมเทคนิคของเรา

คำถามที่ 4: มีคุณลักษณะเฉพาะอะไรบ้างที่ทำให้การออกแบบต้นทุนการบำรุงรักษาต่ำมีอะไรบ้าง
ตอบ: การออกแบบที่มีต้นทุนการบำรุงรักษาต่ำประกอบด้วย: 1) แผ่นกันสึกแบบคาร์ทริดจ์บนขากรรไกรแคลมป์ด้านข้าง (เปลี่ยนได้โดยไม่ต้องเชื่อม) 2) บูชเดือยแบบหล่อลื่นในตัว 3) ท่อไฮดรอลิกรหัสสีพร้อมการ์ดกันการขีดข่วน และ 4) ธนาคารหล่อลื่นส่วนกลางที่ช่วยให้สามารถอัดจาระบีพินทั้งหมดได้จากจุดที่เข้าถึงได้เพียงจุดเดียว โดยทั่วไปค่าบำรุงรักษารายปีจะต่ำกว่าค้อนทุบที่เทียบเคียงได้ 20-30%

คำถามที่ 5: โซลูชันการปรับพื้นที่อับอากาศสามารถรองรับทั้งการขับขี่และการสกัดในพื้นที่แคบได้หรือไม่
ก. ใช่. โซลูชันการปรับพื้นที่จำกัดใช้แคลมป์ด้านข้างจับเสาเข็มและแคลมป์ด้านล่างเป็นตัวค้ำยัน สำหรับการสกัด แรงจับยึดเดียวกัน (ด้านข้าง 465 kN / ด้านล่าง 520 kN) รวมกับลิฟต์แบบสั่นจะทำงานได้อย่างมีประสิทธิภาพ แม้ว่าระยะห่างเหนือศีรษะจะถูกจำกัดไว้ที่ 0.5 เมตรเหนือยอดเสาเข็มก็ตาม เราประสบความสำเร็จในการสกัดเสาเข็มแผ่นยาว 12 เมตรภายในโรงงานที่มีพื้นที่แนวตั้งเพียง 4.2 เมตร

• อินเดีย: ในใจกลางเมืองที่คับคั่ง เช่น มุมไบ การประกอบกลไกการแกว่งแบบเต็มช่วยให้วางแนวเสาเข็มได้โดยไม่ต้องแกว่งตัวรถขุด ซึ่งเป็นสิ่งสำคัญอย่างยิ่งบนถนนแคบ ๆ การออกแบบที่มีต้นทุนการบำรุงรักษาต่ำดึงดูดผู้รับเหมาที่คำนึงถึงต้นทุนในการประมูลโครงการรถไฟใต้ดินและสะพาน

• เอเชียตะวันออกเฉียงใต้: ความชื้นสูงและฝนมรสุมไม่ใช่ปัญหา – การบำรุงรักษาต่ำของตลับลูกปืนแบบหล่อลื่นตัวเองไม่ได้รับผลกระทบจากความชื้น โซลูชันการปรับพื้นที่อับอากาศเหมาะอย่างยิ่งสำหรับการขยายที่จอดรถใต้ดินและการเสริมผนังคลองในกรุงเทพฯ โฮจิมินห์ซิตี้ และมะนิลา

• รัสเซีย: อุณหภูมิในฤดูหนาวลดลงถึง -30°C – การควบคุมความถี่การกระแทกที่ปรับได้ ช่วยให้ผู้ปฏิบัติงานสตาร์ทที่รอบต่อนาทีต่ำเพื่อค่อยๆ อุ่นน้ำมันไฮดรอลิก ชุดประกอบกลไกการแกว่งแบบเต็มใช้จาระบีอุณหภูมิต่ำ (เกรด −40°C) เป็นมาตรฐาน การออกแบบค่าบำรุงรักษาต่ำช่วยลดความจำเป็นในการซ่อมแซมภาคสนามในพื้นที่ห่างไกลในไซบีเรีย
