พื้นที่คอมแพคต์ที่จํากัด หมุนกระบวนการปั๊มแบบสองแบบ ผสมผสานการไหลของปั๊มและหมุน 360 องศาสําหรับเครื่องขุด 20-25 ตัน

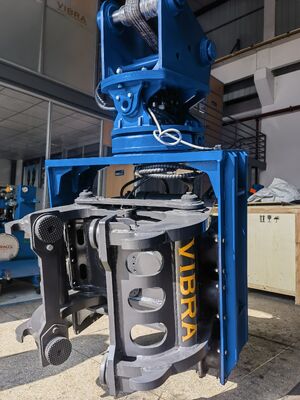

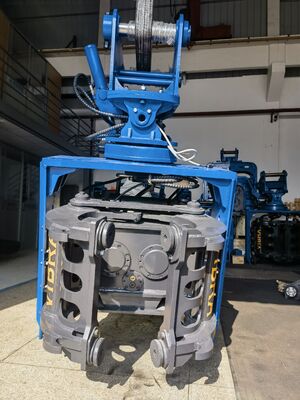

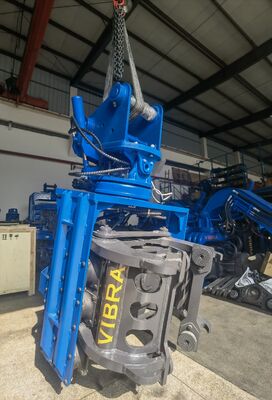

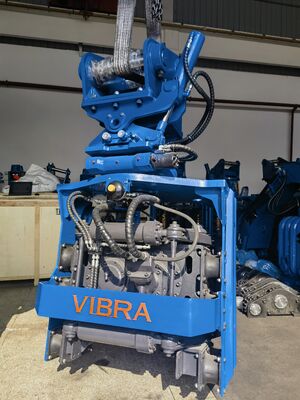

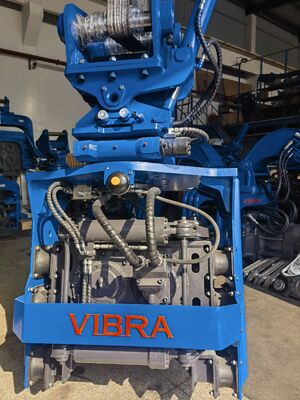

SV-200 เป็นเครื่องตอกเสาเข็มด้านข้างขนาดกะทัดรัดและทรงพลังที่ผลิตในประเทศจีน ออกแบบมาสำหรับรถขุดขนาด 20-25 ตันเพื่อให้ทำงานได้อย่างมีประสิทธิภาพในการก่อสร้างที่มีระยะห่างต่ำและมีพื้นที่แคบ เช่น การปรับปรุงโรงงาน การเสริมสะพาน ฐานรากที่อยู่อาศัย และโครงการระบายน้ำในเมือง ด้วยความสามารถในการทำงานของพื้นที่ด้านบนต่ำ (แคลมป์ด้านข้าง 335 kN + แคลมป์ด้านล่าง 385 kN) จึงสามารถขับเคลื่อนและแยกเสาเข็มในพื้นที่ว่างในแนวตั้งที่ต่ำเพียง 3.5 เมตร เนื่องจากเป็นเครื่องตอกเสาเข็มแบบหมุนได้ 360 องศา จึงทำให้สามารถแกว่งได้อย่างต่อเนื่องโดยไม่ต้องบิดท่อ บวกกับการเอียงสองทิศทาง ±30° ทำให้ไม่จำเป็นต้องเปลี่ยนตำแหน่งเครื่องขุดบนพื้นที่แออัด การออกแบบพื้นที่จำกัดที่มีโครงสร้างกะทัดรัดช่วยให้มีขนาดที่แน่น (1220×1260×2150 มม.) และน้ำหนักเบา (2280 กก.) ช่วยให้เข้าถึงได้ผ่านทางเข้าประตูมาตรฐานและระหว่างเสาที่เว้นระยะห่าง 3 เมตร ระบบผสานการไหลของปั๊มคู่ช่วยให้มั่นใจได้ว่าค้อนได้รับการไหล 170-230 ลิตร/นาทีตามที่ต้องการสำหรับแรงเหวี่ยง 459 kN แม้แต่กับรถขุดที่มีกำลังปั๊มแต่ละตัวปานกลางก็ตาม การผสมผสานนี้ทำให้ SV-200 เหมาะสำหรับผู้รับเหมาในเอเชียตะวันออกเฉียงใต้ อินเดีย และรัสเซียในการสร้างกำแพงกันดิน แท่นยึดสะพาน ส่วนขยายของโรงงานขนาดเล็ก และโซลาร์ฟาร์มที่ใช้ระบบไฟฟ้าโซลาร์เซลล์

1.เครื่องตอกเสาเข็มด้านข้างผลิตในประเทศจีน
SV-200 คือเครื่องตอกเสาเข็มแบบยึดด้านข้างที่เชื่อถือได้ ผลิตในประเทศจีน ซึ่งได้รับความไว้วางใจในด้านคุณภาพและติดตั้งง่าย โดยจะติดตั้งเข้ากับรถขุดขนาด 20-25 ตันโดยมีการดัดแปลงเพียงเล็กน้อย โดยทั่วไปจะใช้เวลา 2 ชั่วโมงสำหรับการติดตั้งครั้งแรก จากนั้นจะใช้เวลา 25 นาทีสำหรับการเปลี่ยนเครื่อง การออกแบบด้ามจับด้านข้างช่วยให้สามารถทำงานร่วมกับโครงสร้างที่มีอยู่ได้โดยไม่ต้องมีผู้นำหรือเครนเฉพาะ

2.ความสามารถในการดำเนินการเฮดรูมต่ำ
เครื่องตอกเสาเข็มแบบทั่วไปไม่สามารถทำงานใต้สะพานต่ำหรือภายในห้องใต้ดินได้ ความสามารถในการทำงานของช่องว่างด้านบนต่ำของ SV-200 ใช้แคลมป์ด้านล่างที่ยึดกองไว้ใต้ตัวค้อน คุณสามารถขับและแยกเสาเข็มโดยเว้นระยะได้ต่ำถึง 3.5 เมตร เหมาะอย่างยิ่งสำหรับการตอกเสาเข็มในอาคาร ใต้สะพานลอย หรือใต้สายไฟ

3.เครื่องตอกเสาเข็มหมุนได้ 360 องศา
แตกต่างจากค้อนที่ถูกจำกัดไว้ที่ 180° หรือ 270° SV-200 คือเครื่องตอกเสาเข็มแบบหมุนได้ 360 องศาอย่างแท้จริง พร้อมด้วยข้อต่อแบบหมุนแบบไฮดรอลิกที่ช่วยให้สามารถแกว่งได้อย่างไม่จำกัดโดยไม่ต้องบิดท่อ เมื่อใช้ร่วมกับการเอียงด้านข้าง ±30° คุณสามารถวางเสาเข็มได้ทุกมุม ขับเคลื่อนกำแพงกันดินที่เอียง หรือแยกเสาเข็มที่บิดเป็นเกลียว ทั้งหมดนี้โดยไม่ต้องเคลื่อนย้ายรถขุด

4.โครงสร้างกะทัดรัดมีพื้นที่จำกัด
ด้วยขนาด 1220 มม. (L) × 1260 มม. (W) × 2150 มม. (H) และน้ำหนัก 2,280 กก. โครงสร้างทางวิศวกรรมที่มีพื้นที่จำกัดขนาดกะทัดรัดช่วยให้ SV-200 สามารถเข้าได้พอดีกับทางเข้าประตูมาตรฐาน ระหว่างเสา และภายในตู้คอนเทนเนอร์ในการขนส่ง ความกะทัดรัดนี้ช่วยลดต้นทุนการขนส่ง - หลายหน่วยต่อคอนเทนเนอร์ไปยังไซต์ระยะไกล

5.ระบบผสานการไหลของปั๊มคู่
SV-200 ต้องการ 170-230 ลิตร/นาทีเพื่อให้แรงเหวี่ยงเต็มที่ 459 kN ระบบผสานการไหลของปั๊มคู่รวมวงจรเสริมสองวงจรที่แยกจากรถขุดเข้าเป็นกระแสน้ำไหลสูงเส้นเดียว ช่วยให้มั่นใจได้ถึงกำลังที่สม่ำเสมอแม้ในเครื่องจักรที่มีการไหลของปั๊มแต่ละตัวต่ำกว่า (เช่น 100+100 ลิตร/นาที) วาล์วในตัวนี้มีการควบคุมการสั่นสะเทือนสองขั้นตอน: ขั้นแรกสำหรับดินอ่อน ขั้นที่สอง (การไหลแบบผสาน) สำหรับชั้นแข็ง

เอเชียตะวันออกเฉียงใต้ (เมืองหนาแน่น สะพานต่ำ ตรอกแคบ)

• ความสามารถในการทำงานของช่องว่างด้านบนต่ำ – การตอกเสาเข็มใต้ถนนยกระดับและภายในที่จอดรถชั้นใต้ดิน

• การหมุน 360 องศา – ย้ายตำแหน่งเสาเข็มโดยไม่ต้องเคลื่อนย้ายรถขุดบนถนนแคบๆ ในกรุงเทพฯ จาการ์ตา มะนิลา

• โครงสร้างกะทัดรัด – พอดีกับตรอกแคบๆ และทางเข้าประตูอุตสาหกรรมมาตรฐาน

อินเดีย (โครงการรถไฟใต้ดิน กลุ่มรถขุดแบบผสม ความอ่อนไหวด้านต้นทุน)

• ระบบผสานการไหลของปั๊มคู่ – เข้ากันได้กับรถขุดขนาด 20-25 ตันรุ่นเก่า (JCB, Sany) ที่มีการไหลเสริมปานกลาง

• เครื่องตอกเสาเข็มด้านข้างผลิตในประเทศจีน – คุณภาพที่ได้รับการพิสูจน์แล้วในราคาที่แข่งขันได้

• การหมุน 360° – เพิ่มความเร็วในการเชื่อมต่อกองแผ่นสำหรับหลักยึดสะพาน

รัสเซีย (พื้นที่ห่างไกลและหนาวเย็นจัด โรงงานอุตสาหกรรมที่มีระยะห่างต่ำ)

• เชื่อถือได้ถึง -30°C พื้นที่ว่างด้านบนต่ำช่วยให้สามารถตอกเสาเข็มภายในอาคารโรงงานได้โดยไม่ต้องรื้อหลังคา

• โครงสร้างกะทัดรัด – ลดต้นทุนการขนส่งไปยังไซบีเรีย หน่วยต่อคอนเทนเนอร์มากขึ้น

• การผสานปั๊มคู่ช่วยรักษากำลังไฮดรอลิกแม้น้ำมันจะเย็นและหนา – ขั้นที่สองจะเพิ่มแรงเมื่อจำเป็น

• เสาเข็มเหล็กแผ่นชนิด U และ Z

• คานตัว H (หน้าแปลนสูงสุด 300 มม.)

• เสาเข็มท่อกลม (เส้นผ่านศูนย์กลางสูงสุด 600 มม.)

• ปากคีบแบบถอดเปลี่ยนได้ – เปลี่ยนได้ภายใน 10 นาที

คำถามที่ 1: เฮดรูมขั้นต่ำสำหรับ SV-200 คือเท่าใด
ตอบ: ด้วยความสามารถในการทำงานของช่องว่างด้านบนต่ำโดยใช้แคลมป์ด้านล่าง คุณจึงสามารถทำงานในพื้นที่ว่างได้ต่ำถึง 3.5 เมตร

คำถามที่ 2: SV-200 สามารถหมุนได้อย่างต่อเนื่องโดยไม่ทำให้ท่อเสียหายหรือไม่
ก. ใช่. เนื่องจากเป็นเครื่องตอกเสาเข็มแบบหมุนได้ 360 องศา จึงมีลักษณะเป็นข้อต่อแบบหมุนแบบไฮดรอลิกที่ช่วยให้สามารถหมุนได้ไม่จำกัด – ไม่บิดงอ และไม่มีการล้าของท่อ

คำถามที่ 3: รถขุดของฉันมีอัตราการไหลทั้งหมดเพียง 180 ลิตร/นาที ใช้กับ SV-200 ได้ไหม?
ตอบ: ใช่ – ระบบผสานการไหลของปั๊มคู่จะรวมสองวงจรเข้าด้วยกัน (เช่น 90+90 ลิตร/นาที) เพื่อให้ได้ปริมาณ 180 ลิตร/นาที สำหรับแรงเต็ม 459 kN เราขอแนะนำ 170‑230 ลิตร/นาที แต่ค้อนจะยังคงทำงานโดยใช้กำลังที่ลดลง

คำถามที่ 4: “พื้นที่จำกัดที่มีโครงสร้างกะทัดรัด” ในสถานที่ทำงานหมายความว่าอย่างไร
ตอบ: SV-200 มีความกว้างเพียง 1.26 ม. และสูง 2.15 ม. โดยผ่านเข้าประตูอุตสาหกรรมมาตรฐานและทำงานระหว่างเสาที่เว้นระยะห่างกัน 3-3.5 เมตร

คำถามที่ 5: การสั่นแบบสองขั้นตอนทำงานอย่างไร
ตอบ: ขั้นแรกใช้การไหลของปั๊มเดี่ยวสำหรับดินปกติ ขั้นตอนที่สองเปิดใช้งานระบบผสานการไหลของปั๊มคู่เพื่อเพิ่มแรงกระตุ้นสำหรับชั้นแข็ง ซึ่งทั้งหมดควบคุมจากห้องโดยสาร

Q6: อะไหล่มีพร้อมไหม?
ตอบ: เรามีสต็อกชิ้นส่วนที่สึกหรอ (ขากรรไกรหนีบ ซีล ท่อ แบริ่ง) ในสิงคโปร์ (เอเชียตะวันออกเฉียงใต้) มุมไบ (อินเดีย) และมอสโก (รัสเซีย) จัดส่ง 3-5 วันทำการ

SV-200 คือเครื่องตอกเสาเข็มแบบยึดจับด้านข้างในอุดมคติที่ผลิตในประเทศจีนสำหรับผู้รับเหมาที่ต้องการความสามารถในการทำงานที่มีพื้นที่ว่างด้านบนต่ำ ความยืดหยุ่นของตัวตอกเสาเข็มแบบหมุนได้ 360 องศา โครงสร้างที่กะทัดรัดเข้าถึงพื้นที่จำกัด และความน่าเชื่อถือของระบบที่ผสานการไหลของปั๊มคู่ โดยให้พลังสั่นสะเทือน 459 กิโลนิวตันในการขับเคลื่อนเสาเข็ม คานเอช และเสาเข็มท่อในสภาพแวดล้อมที่คับแคบและท้าทายทั่วเอเชียตะวันออกเฉียงใต้ อินเดีย และรัสเซีย ติดต่อเราเพื่อตรวจสอบความเข้ากันได้กับรถขุดขนาด 20-25 ตันของคุณ
